APsystems DS3-L Micro omvormer
De DS3-L Micro omvormer van APsystems is de meest krachtige Duo Micro-omvormer met een maximaal AC uitgangsvermogen van 730VA. De DS3-L bevat 2 ingangskanalen met onafhankelijke MPPT, ingangsspanning voor aansluiting aan grote panelen voor op zowel residentiële- als commerciële PV-daken, en Encrypted Zigbee Communicatie. Bovendien heeft het een geïntegreerd VDE Relais en RPC (Reactive Power Control) voor interactie met het net om eventuele spanningsverschillen beter te managen. Om de spanning op de elektronica te verminderen, de waterdichtheid en thermische dissipatie te verbeteren zijn de componenten ingekapseld met siliconen.
Voordat je de APS-DS3-L-EU installeert controleer je of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Daarna bedraad je de geleiders van de AC-bus en vervolgens bevestig je de micro-omvormer op het montagerek. Het aarden van de DS3-L kan met behulp van de geïntegreerde PE-draad van de Y3 AC-buskabel. Hierna sluit je de omvormer aan op de AC-buskabel en plaats je de beschermdop. Ten slotte kunnen de panelen aangesloten worden en de micro-omvormer met het net worden verbonden.
Kenmerken van de APS-DS3-L-EU
Dual
730VA
1-Fase
3.2A
2 MPPT 2 IN
Piek Efficiency 97.3%
IP67
MC4
Gewicht 2.7kg
Afmetingen 263mm x 218mm x 41.2mm
Datasheet APS-DS3-L
Installatiehandleiding APsystems DS3 series
Certificaat Homologatie Synergrid APsystems DS3, DS3-H, DS3-L
6mA verklaring APS micro omvormers
APsystems EZ1-M-EU Micro omvormer
De APsystems EZ1-M-EU micro-omvormer levert een maximaal vermogen van 799 VA en is ideaal voor kleinschalige zonnepaneelinstallaties. Dankzij de 2 onafhankelijke MPPT-ingangen kan de omvormer flexibel omgaan met verschillende oriëntaties of schaduwcondities, waardoor het rendement van elk zonnepaneel optimaal wordt benut. Met een uitgangsstroom van 3,5 A en eenfasige aansluiting biedt deze omvormer een stabiele en efficiënte energieopbrengst.
De kabel APS-EZ1-EU-Powercord is nodig om deze micro-omvormer op het AC-net aan te sluiten.
Kenmerken van de APS-EZ1-M-EU
799VA
1-Fase
3.5A
2 MPPT 2 IN
Piek Efficiency 96.7%
IP67
MC4
Gewicht 2.8kg
Afmetingen 263mm x 218mm x 36.5mm
Datasheet EZ1-M-EU
Handleiding APsystems EZ1-M
Certificaat Homologatie Synergrid APsystems EZ1 series
APsystems DS3 Micro omvormer 1 fase 3,8A 2MPPT 2 IN
De DS3 Micro omvormer van APsystems is de meest krachtige Duo Micro-omvormer met een maximaal AC uitgangsvermogen van 880VA. De DS3 bevat 2 ingangskanalen met onafhankelijke MPPT, ingangsspanning voor aansluiting aan grote panelen voor op zowel residentiële- als commerciële PV-daken, en Encrypted Zigbee Communicatie. Bovendien heeft het een geïntegreerd VDE Relais en RPC (Reactive Power Control) voor interactie met het net om eventuele spanningsverschillen beter te managen. Om de spanning op de elektronica te verminderen, de waterdichtheid en thermische dissipatie te verbeteren zijn de componenten ingekapseld met siliconen.
Voordat je de APS-DS3-EU installeert controleer je of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Daarna bedraad je de geleiders van de AC-bus en vervolgens bevestig je de micro-omvormer op het montagerek. Het aarden van de DS3 kan met behulp van de geïntegreerde PE-draad van de Y3 AC-buskabel. Hierna sluit je de omvormer aan op de AC-buskabel en plaats je de beschermdop. Ten slotte kunnen de panelen aangesloten worden en de micro-omvormer met het net worden verbonden.
Kenmerken van de APS-DS3-EU
Dual
880VA
1-Fase
3.8A
2 MPPT 2 IN
Piek Efficiency 97.3%
IP67
MC4
Gewicht 3.1kg
Afmetingen 263mm x 218mm x 42.5mm
Datasheet DS3
Installatiehandleiding D53 serie
Certificaat Homologatie Synergrid APsystems DS3, DS3-H, DS3-L EN
6mA verklaring APS micro omvormers EN
APsystems Micro omvormer QS2
De APsystems QS2 micro-omvormer levert een maximaal uitgangsvermogen van 2200 VA en ondersteunt vier onafhankelijke MPPT-ingangen voor optimale energieopbrengst per paneel. Ontworpen voor residentiële en commerciële PV-systemen biedt de QS2 een hoge efficiëntie, betrouwbare prestaties en maximale benutting van zonne-energie. Dankzij de één-fase aansluiting en het compacte ontwerp is installatie eenvoudig en flexibel.
De QS2 is gebouwd voor langdurige betrouwbaarheid onder diverse omstandigheden. De robuuste behuizing en MC4-connectoren zorgen voor veilige en waterdichte verbindingen. Met een breed MPP-spanningsbereik van 28–48 V en een efficiënt koelontwerp blijft de omvormer stabiel, zelfs bij hoge temperaturen. Dit resulteert in een langere levensduur en consistent rendement voor elk zonnepaneel.
Kenmerken APS-QS2
Max. DC-primair vermogen: 2200 W
Aantal MPPT-ingangen: 4
Max. uitgangsstroom: 9.6 A
Fase: 1-fase
MPP-spanningsbereik: 28–48 V
DC-verbinding: MC4 connector
Afmetingen: 365 x 272 x 40.6 mm
Type: Quad micro-omvormer
Datasheet APSystems QS2
Handleiding APsystems QS2
APsystems QT2 Micro omvormer
De QT2 van APsystems is de meest krachtige Quad Micro-omvormer voor 3-Fase netaansluiting. Dit apparaat heeft een AC uitgangsvermogen tot wel 2000VA en geschikt voor de meest krachtige panelen voor op zowel residentiële- als commerciële PV-daken. De QT2 bevat 4 ingangskanalen met lage DC spanning, 2 MPPT’s en Encrypted Zigbee Communicatie. Bovendien heeft het een geïntegreerd VDE Relais en RPC (Reactive Power Control) voor interactie met het net om eventuele spanningsverschillen beter te managen.Let op! Voor deze Micro omvormer dienen de APS-5C kabel, connectoren en kappen gebruikt te worden.
Voordat je de APS-QT2-EU installeert controleer je of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Daarna bedraad je de geleiders van de AC-bus en vervolgens bevestig je de micro-omvormer op het montagesysteem. Het aarden van de QT2 kan met behulp van de bevestigde aardingsring of koperdraad. Hierna sluit je de omvormer aan op de AC-buskabel en plaats je de beschermdop. Ten slotte kunnen de panelen aangesloten worden en de micro-omvormer met het net worden verbonden.
Kenmerken van de APS-QT2-EU
Quad
2000VA
3-Fase
2.9A
2 MPPT 4 IN
Piek Efficiency 97%
IP67
MC4
Gewicht 6kg
Afmetingen 359mm x 242mm x 46mm
A) Datasheet APS-QT2
Installatiehandleiding APsystems QT2
Certificaat Homologatie Synergrid APsystems QT2
6mA verklaring APS micro omvormers

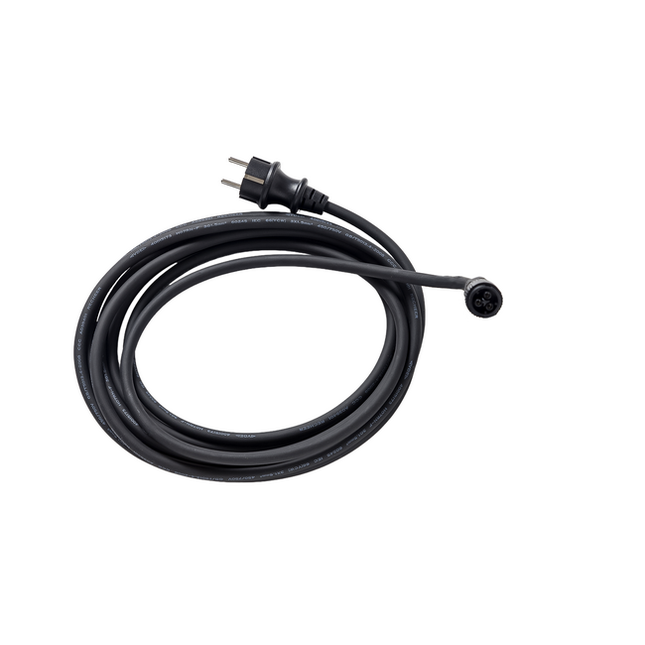

APsystems - AC Powercord
De Apsystems EU AC Powercord is een hoogwaardig netsnoer dat direct gekoppeld kan worden aan de APS-EZ1-M-EU micro-omvormer. Met een lengte van 5 meter en een kabeldoorsnede van 1.5 mm² biedt deze kabel een veilige, stabiele en efficiënte AC-verbinding met het stroomnet. De kabel is uitgerust met een Schuko plug en voldoet aan de H07-specificatie, wat hem geschikt maakt voor langdurig gebruik in buitenomgevingen.
De kabel is ontworpen voor een betrouwbare stroomoverdracht en een lange levensduur, zelfs onder zware omstandigheden. Dankzij de robuuste constructie en hoogwaardige isolatie is deze kabel ideaal voor professionele installateurs die duurzame en veilige bekabeling wensen voor PV-installaties.
Kenmerken AC Powercord
Lengte: 5 m
Doorsnede: 1.5 mm²
Aansluiting: Schuko plug
Compatibel met: APS-EZ1-M-EU micro-omvormer
