Omschrijving

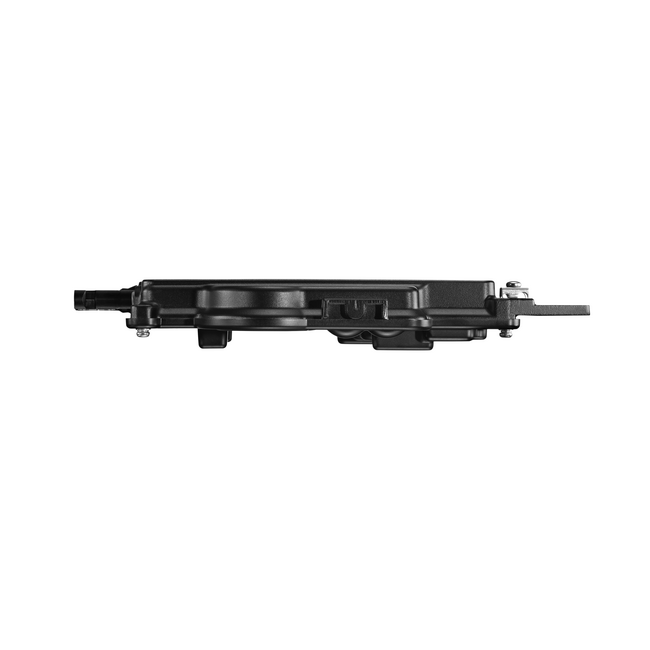

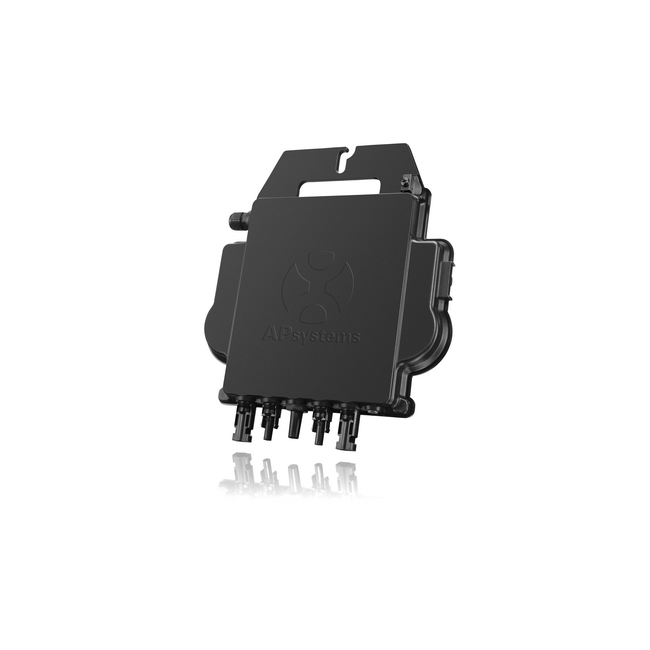

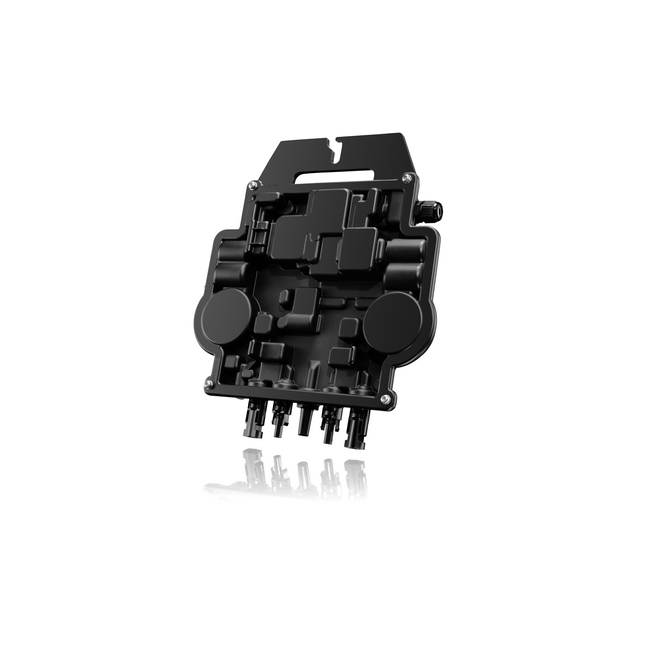

De DS3-L Micro omvormer van APsystems is de meest krachtige Duo Micro-omvormer met een maximaal AC uitgangsvermogen van 730VA. De DS3-L bevat 2 ingangskanalen met onafhankelijke MPPT, ingangsspanning voor aansluiting aan grote panelen voor op zowel residentiële- als commerciële PV-daken, en Encrypted Zigbee Communicatie. Bovendien heeft het een geïntegreerd VDE Relais en RPC (Reactive Power Control) voor interactie met het net om eventuele spanningsverschillen beter te managen. Om de spanning op de elektronica te verminderen, de waterdichtheid en thermische dissipatie te verbeteren zijn de componenten ingekapseld met siliconen.
Voordat je de APS-DS3-L-EU installeert controleer je of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Daarna bedraad je de geleiders van de AC-bus en vervolgens bevestig je de micro-omvormer op het montagerek. Het aarden van de DS3-L kan met behulp van de geïntegreerde PE-draad van de Y3 AC-buskabel. Hierna sluit je de omvormer aan op de AC-buskabel en plaats je de beschermdop. Ten slotte kunnen de panelen aangesloten worden en de micro-omvormer met het net worden verbonden.
- Dual
- 730VA
- 1-Fase
- 3.2A
- 2 MPPT 2 IN
- Piek Efficiency 97.3%
- IP67
- MC4
- Gewicht 2.7kg
-
Afmetingen 263mm x 218mm x 41.2mm
